那覇市ナハシ公共コウキョウ下水道ゲスイドウ台帳ダイチョウにおいて用モチいている記号キゴウや数値スウチ、言葉コトバの意味イミなどについて、以下イカのような項目コウモクに分ワけて説明セツメイしています。
□をクリックするとその項目や、言葉の解説にジャンプします。
台帳ダイチョウ図ズの基本的キホンテキ事項ジコウについて 方位ホウイ
縮尺シュクシャク
表示ヒョウジ範囲ハンイ
図画ズガ番号バンゴウ
下水道ゲスイドウ施設シセツ凡例ハンレイ
下水道ゲスイドウ施設シセツについて 公共コウキョウ下水道ゲスイドウ
流域リュウイキ下水道ゲスイドウ
管カン渠キョについて 管カン渠キョ
管カン形状ケイジョウ
管カン径ケイ
区間クカン延長エンチョウ
管カン底テイ高タカ
勾配コウバイ
副フク管カン
人孔ヒトコウ（マンホール）について 人ジン孔コウ
処理ショリ分ブン区ク番号バンゴウ
管カン番号バンゴウ
施設シセツ番号バンゴウ
地盤ジバン高タカ
マンホールポンプ
桝マス（ますマンホール）について 桝マス
桝マス番号バンゴウ
深フカさ
方位ホウイ 図面ズメンの上ウエ方向ホウコウが北キタ方向ホウコウを示シメします。
縮尺シュクシャク A1サイズで印刷インサツしたときに1/1300の縮尺シュクシャクとなります。
表示ヒョウジ範囲ハンイ 割ワ図ズのなかで選択センタクした図ズ画カクを表示ヒョウジします。任意ニンイ範囲ハンイを指定シテイすることはできません。
※隣接リンセツ図ズ画カクにまたがる範囲ハンイの施設シセツ管理カンリ図ズが必要ヒツヨウな場合バアイは、那覇市ナハシ上下ジョウゲ水道局スイドウキョク下水道ゲスイドウ課カの窓口マドグチにお越コしください。

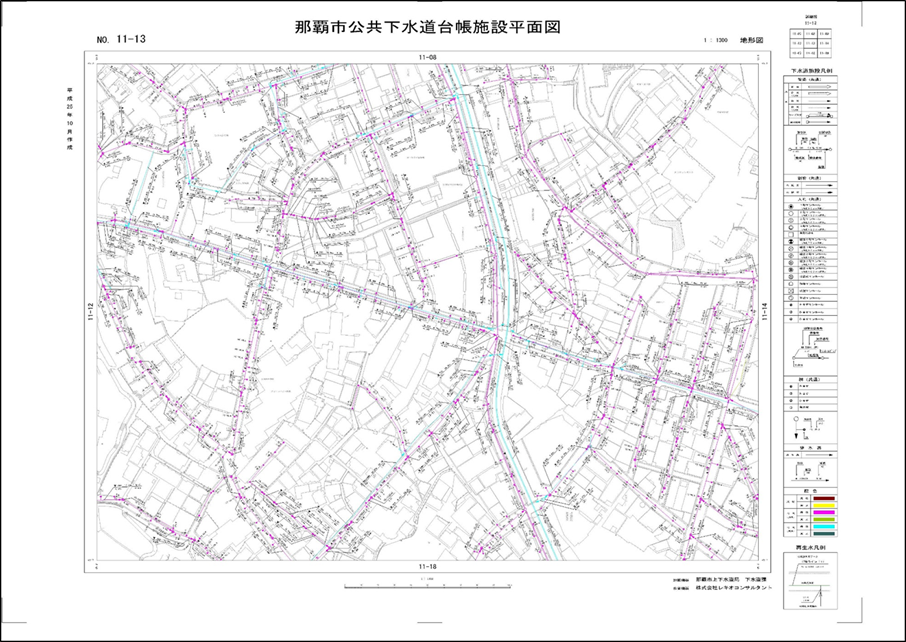

図ズ画カク番号バンゴウ 図ズ画カクごとに振フられた番号バンゴウです。現在ゲンザイ表示ヒョウジしている図ズ画カクの番号バンゴウは図面ズメン左上ヒダリウエに記載キサイしています。
当該図画の上下左右（東西南北）位置イチには隣接リンセツ図ズ画カクの番号バンゴウを記載キサイしています。
下水道ゲスイドウ施設シセツ凡例ハンレイ 台帳ダイチョウでは、下水道ゲスイドウ施設シセツの情報ジョウホウを記号キゴウや数字スウジで表現ヒョウゲンします。凡例ハンレイは図面ズメン右側ミギガワに記載キサイしています。
公共コウキョウ下水道ゲスイドウ 公共コウキョウ下水道ゲスイドウとは下水ゲスイ（汚オ水スイ・雨水ウスイ）を排除ハイジョする施設シセツのうち那覇市ナハシ上下ジョウゲ水道局スイドウキョクが管理カンリするものを指サします。
那覇市ナハシでは、汚オ水スイと雨水ウスイを別々ベツベツの施設シセツで排除ハイジョしています。
流域リュウイキ下水道ゲスイドウ 流域リュウイキ下水道ゲスイドウとは汚水オスイを排除ハイジョする施設シセツのうち沖縄オキナワ県ケンが管理カンリするものを指サします。
※流域下水道管も本台帳図に記載していますが、あくまで参考情報です。
凡例ハンレイ　図面ズメンで表記ヒョウキする汚オ水スイ施設シセツの配色ハイショク 凡例ハンレイ　図面ズメンで表記ヒョウキする雨水ウスイ施設シセツの配色ハイショク
管カン渠キョ 管カン渠キョは、下水ゲスイ（汚オ水スイ・雨水ウスイ）を上流ジョウリュウから下流カリュウに流下リュウカさせるために道路ドウロなどの地下チカに埋設マイセツされた下水道ゲスイドウの施設シセツです。
台帳ダイチョウ図ズでは、線センと矢印ヤジルシで表現ヒョウゲンしています。矢印の示す方向が下流側になります。
汚オ水スイ管カン渠キョは、各カク家庭カテイや事業所ジギョウショから排出ハイシュツされた汚オ水スイを集アツめて終末シュウマツ処理場ショリジョウまで届トドけるためのものです。
雨水ウスイ管カン渠キョは、道路ドウロなどに降フった雨水アマミズを河川カセンや海ウミまで流ナガすためのものです。
管カン形状ケイジョウ 管カン渠キョの形状ケイジョウを示シメします。
管カン径ケイ 管カン渠キョの直径チョッケイを示シメします。単位タンイはミリメートル（mm）です。

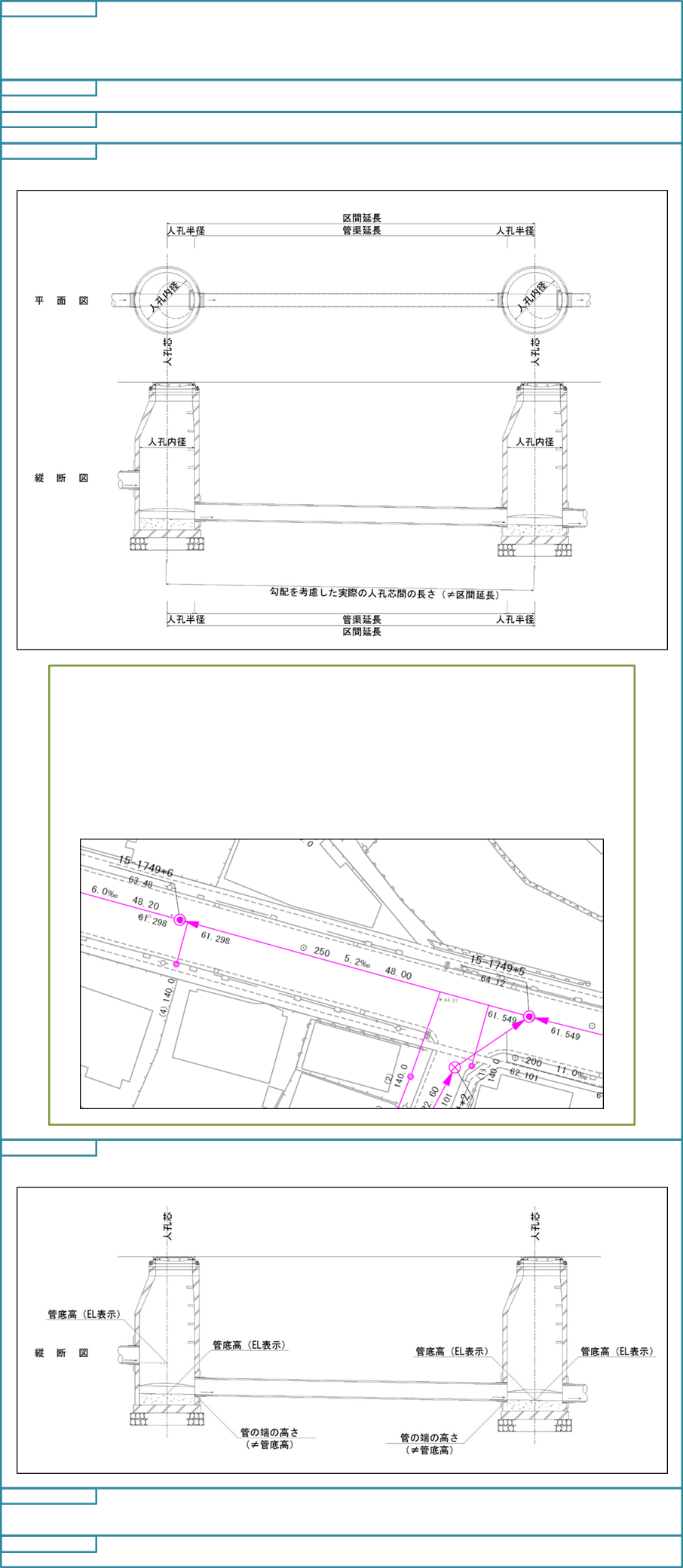

区間クカン延長エンチョウ 上流ジョウリュウ側ガワの人ジン孔コウ（マンホール）の芯シンと下流カリュウ側ガワの人ジン孔コウの芯シンを結ムスんだ平面上ヘイメンジョウの延長エンチョウを示シメします。管カン渠キョの延長エンチョウではありません。
また、台帳ダイチョウ図ズにおける区間クカン延長エンチョウは平面上ヘイメンジョウの延長エンチョウであって、勾配コウバイを考慮コウリョした実際ジッサイの長チョウさではないことにも注意チュウイが必要ヒツヨウです。
管カン渠キョ延長エンチョウの求モトめ方カタ　～管渠の端から端までの長さ～
ヒント： 区間クカン延長エンチョウから上下流ジョウカリュウそれぞれの人ヒト孔アナの半径ハンケイを引ヒいた値アタイが、管渠カンキョの（端から端までの）延長エンチョウになります。
以下イカの15-1749*5と15-1749*6間カンの管カン渠キョ延長エンチョウＬを求モトめる計算ケイサン式シキは
Ｌ ＝ 48.00 m - 0.45m - 0.45m ＝ 47.1m
管カン渠キョ延長エンチョウ 区間クカン延長エンチョウ 上流ジョウリュウ側ガワ人孔ヒトコウの半径ハンケイ 下流カリュウ側ガワ人孔ヒトコウの半径ハンケイ
（1号ゴウ人ニン孔アナ内径ナイケイ90cm） （1号ゴウ人ニン孔アナ内径ナイケイ90cm）
管カン底テイ高タカ 上流ジョウリュウ側ガワと下流カリュウ側ガワそれぞれの管カン底テイの高タカさを示シメします。単位タンイはメートル（m）で、標高ヒョウコウ（EL：Elevation Level）表示ヒョウジとなります。
管カン渠キョの端タンにおける高タカさではなく、その延長エンチョウ線セン上ジョウにある人孔ヒトコウの芯シンにおける高タカさを示シメします。
勾配コウバイ 管カン渠キョの勾配コウバイを示シメします。単位タンイはパーミル（‰）です。
例レイ： 長ナガさ1000mmに対して深さが1mm下がった場合、その勾配は1.0‰となります。
副管フクカン 管カン渠キョの下流カリュウ側ガワで管カン底テイ高タカと人ジン孔コウ底部テイブの高タカさに基準キジュン以上イジョウの落差ラクサがある場合バアイに設置セッチされている下水道ゲスイドウ施設シセツのひとつです。
凡例ハンレイ　図面ズメンで表記ヒョウキする汚オ水スイ管カン渠キョの種類シュルイ 凡例ハンレイ　図面ズメンで表記ヒョウキする管カン渠キョの施設シセツ情報ジョウホウ

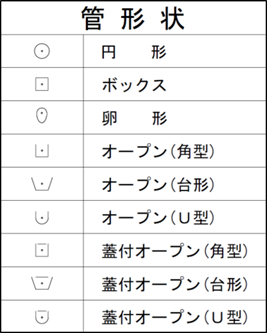

凡例ハンレイ　図面ズメンで表記ヒョウキする管カン形状ケイジョウの種類シュルイ
凡例ハンレイ　図面ズメンで表記ヒョウキする雨水ウスイ管カン渠キョの種類シュルイ
人ジン孔コウ 管カン渠キョの点検テンケンや清掃セイソウを行オコナうために作業員サギョウインが地上から出入りできるように設置セッチされた下水道ゲスイドウの施設シセツです。
管渠の折れ点や、管渠間に一定の間隔で設置されています。
処理ショリ分ブン区ク番号バンゴウ 人ジン孔コウおよび管カン渠キョが属ゾクする処理ショリ分ブン区クの番号バンゴウを示シメします。
管カン番号バンゴウ 表記ヒョウキしている人ジン孔コウの下流カリュウ側ガワの管カン渠キョの管カン番号バンゴウを示シメします。属ゾクする処理ショリ分ブン区内クナイにおける管カンの属性ゾクセイ番号バンゴウです。
施設シセツ番号バンゴウ 表記ヒョウキしている人ジン孔コウの下流カリュウ側ガワの管カン渠キョの施設シセツ番号バンゴウを示シメします。属ゾクする管カンにおいて管カン渠キョに個別コベツに振フられた特定トクテイ番号バンゴウです。
地盤ジバン高タカ 人ジン孔コウ蓋フタ（ふた）の天端アマハシの高タカさを示シメします。単位タンイはメートル（m）で、標高ヒョウコウ（EL：Elevation Level）表示ヒョウジとなります。

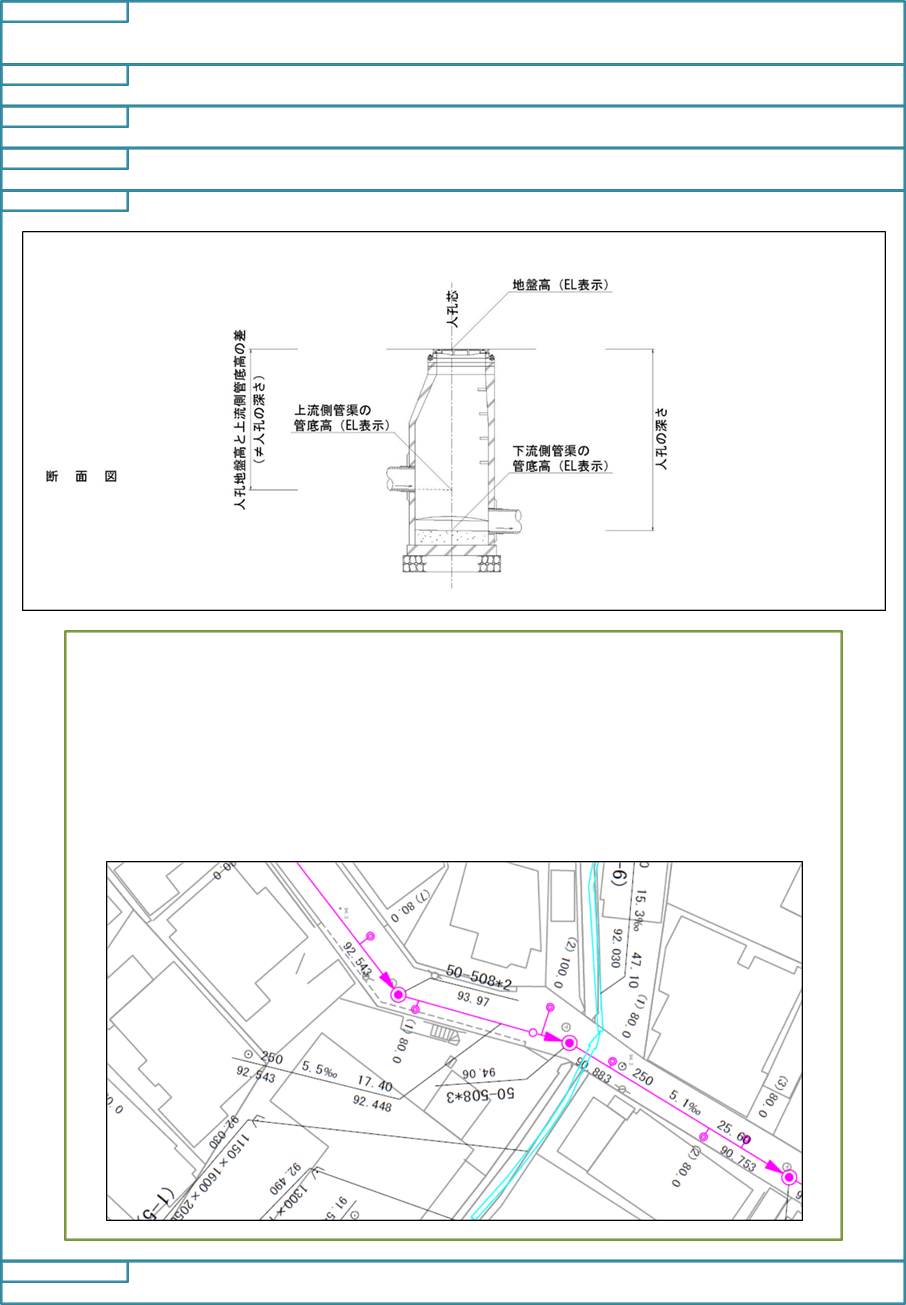

人ヒト孔アナの深フカさの求モトめ方カタ　～人ヒト孔アナの地表チヒョウから底部テイブまでの深フカさ～
ヒント： 人孔ヒトアナの底部テイブの高タカさは、基本的キホンテキに下流カリュウ側ガワ管カン渠キョの管底カンテイ高タカと同オナじです。上流ジョウリュウ側ガワとは落差ラクサがある場合バアイもあります。
地盤ジバン高タカから下流カリュウ側ガワ管カン渠キョの管カン底テイ高タカを引ヒいた値アタイが、人孔ヒトコウ底部テイブの地表チヒョウからの深フカさになります。
以下イカの50-508*3の人孔ヒトコウ底部テイブの地表チヒョウからの深フカさＨを求モトめる計算ケイサン式シキは
Ｈ ＝ 94.060m - 90.883m ＝ 3.177m
人孔ヒトコウ深シンさ 人孔ヒトコウ地盤ジバン高ダカ 下流カリュウ側ガワ管底カンテイ高コウ
マンホールポンプ 下流カリュウ側ガワの人ヒト孔アナの深フカさが高タカいときに、下水ゲスイを汲クみ上アげたり、圧アツ送ソウするために設置セッチしている下水道ゲスイドウ施設シセツのひとつです。
凡例ハンレイ　図面ズメンで表記ヒョウキする人ヒト孔アナの施設シセツ情報ジョウホウ

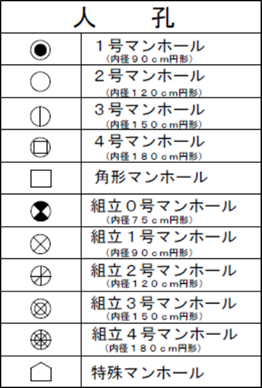

凡例ハンレイ　図面ズメンで表記ヒョウキする雨水ウスイ人ヒト孔アナ・桝マスの種類シュルイ
凡例ハンレイ　図面ズメンで表記ヒョウキする汚オ水スイ人ヒト孔アナ・桝マスの種類シュルイ
桝マス 汚オ水スイ桝マスは、各家庭カクカテイや事業所ジギョウショの排ハイ水スイ設備セツビ（敷地シキチ内ナイの汚水オスイ管カン）と公共コウキョウ下水道ゲスイドウの管カン渠キョの間アイダに設置セッチされています。
点検テンケンや清掃セイソウなどの維持イジ管理カンリを目的モクテキに設置セッチされています。
雨水ウスイ桝マスは、道路ドウロ表面ヒョウメン水スイや、道路ドウロ側溝ソッコウを流ナガれる雨水ウスイを集アツめるために設置セッチされています。公共下水道（雨水）の
管カン渠キョに接続する直前に設置されています。
桝マス番号バンゴウ 表記ヒョウキしている桝マスの特定トクテイ番号バンゴウを示シメします。管カン渠キョ一区間ヒトクカンごとに1から順ジュンに番号バンゴウが振フられています。
深フカさ 地表面から桝底部までの深さを示します。単位はセンチメートル（cm）です。
人孔ヒトアナの引ヒき出ダし線センに記載キサイされている数値スウチが地盤ジバン高タカである点テンと異コトなります。注意チュウイが必要ヒツヨウです。
凡例ハンレイ　図面ズメンで表記ヒョウキする汚水オスイ桝マスの施設シセツ情報ジョウホウ 凡例ハンレイ　図面ズメンで表記ヒョウキする雨水アマミズ桝マスの施設シセツ情報ジョウホウ
凡例ハンレイ　図面ズメンで表記ヒョウキする汚オ水スイ人ヒト孔アナ・桝マスの種類シュルイ
